Лекция №3. Комбинированные АСР

Комбинированные системы регулирования применяют при автоматизации объектов, подверженных действию существенных контролируемых возмущений.

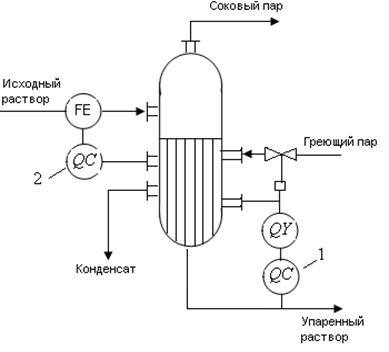

На рис. 1.7 приведен фрагмент функциональной схемы автоматизации выпарной установки, в которой одним из наиболее сильных возмущении является расход питания.

Основная задача регулирования — стабилизация концентрата упаренного раствора за счет изменения расхода греющего паpa — выполняется регулятором 1, Кроме сигнала регулятора, на клапан, регулирующий подачу пара, через динамический компенсатор 2 поступает корректирующий импульс по расходу питания.

Рис. 1.7. Пример комбинированной системы регулирования концентрации упаренного раствора:

1- регулятор состава; 2 – динамический компенсатор.

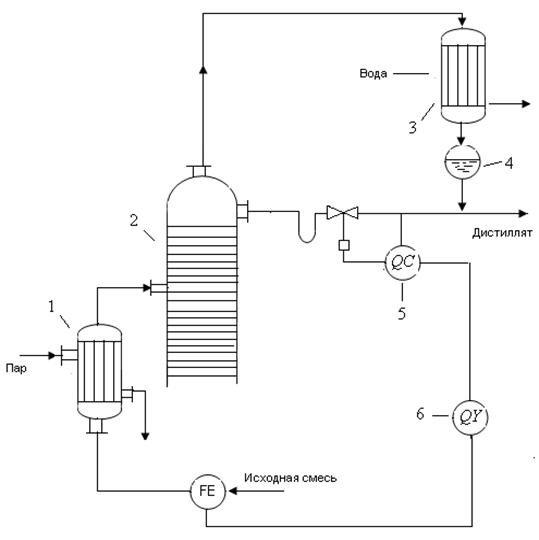

На рис. 1.8 приведен пример комбинированной АСР состава дистиллята в ректификационной колонне. Стабилизация состава дистиллята обеспечивается регулятором 5 путём изменения подачи флегмы на орошение колонны. Для повышения качества регулирования в системе предусмотрена автоматическая коррекция задания регулятору 5 в зависимости от одного из основных возмущений в процессе расхода разделяемой смеси. Корректирующий импульс на задание регулятору поступает через динамический компенсатор 6.

Рис. 1.8. Пример комбинированной системы регулирования состава дистиллята: 1- подогреватель исходной смеси; 2 – ректификационная колонна; 3 – дефлегматор; 4 – флегмовая ёмкость; 5 – регулятор состава; 6 – динамическиё компенсатор.

Рассмотренные примеры иллюстрируют два способа построения комбинированных АСР. Как видно из структурных схем (рис. 1.9 и 1.10), обе системы регулирования обладают общими особенностями: наличием двух каналов воздействия на выходную координату объекта и использованием двух контуров регулирования – замкнутого (через регулятор 1) и разомкнутого (через компенсатор 2). Отличие состоит лишь в том, что во втором случае корректирующий импульс от компенсатора поступает не на вход объекта, а на выход регулятора.

Введение корректирующего импульса по наиболее сильному возмущению позволяет существенно снизить динамическую ошибку регулирования при условии правильного выбора и расчёта динамического устройства, формирующего закон изменения этого воздействия.

Основой расчета подобных систем является принцип инвариантности: отклонение выходной координаты от заданного значения должно быть тождественно равным нулю при любых задающих или возмущающих воздействиях.

Рис 1.9. Структурные схемы комбинированной АСР при подключении выхода компенсатора на вход объекта: а – исходная схема; б – преобразованная схема; 1 – регулятор; 2 – компенсатор.

Рис 1.10. Структурные схемы комбинированной АСР при подключении выхода компенсатора на вход регулятора: а – исходная схема; б – преобразованная схема; 1 – регулятор; 2 – компенсатор.

Для выполнения принципа инвариантности необходимы два условия: Идеальная компенсация всех возмущающих воздействий и идеальное воспроизведение сигнала задания. Очевидно, что достижение абсолютной инвариантности в реальных системах регулирования практически невозможно. Обычно ограничиваются частичной инвариантностью по отношению к наиболее опасным возмущениям. Рассмотрим условие инвариантности разомкнутой и комбинированной систем регулирования по отношению к одному возмущающему воздействию.

<< | >>
