Сравнение диэлектрических характеристик двухслойных образцов, поляризованных в противоположном направлении.
Сравнительный анализ частотных зависимостей действительной (рис. 4.15,а) и мнимой (рис. 4.15,6) частей комплексной диэлектрической проницаемости двухслойных образцов Zl и Z2 показал, что поведение £’(/■) не зависит от направления поляризации образца относительно взаимного расположения слоев с разной концентрацией олова.
Имеет место только различие значений fво всем частотном диапазоне: для образца Z2 значение на частоте 30 Гц составляет 4560, на частоте 1 МГц - 3560, в то время, как для образца Zl оно равно 3300 и 2000 соответственно. В тоже время частотная зависимость ε'"(f)при изменении направления поляризации в образце изменяется принципиальным образом. Так, у образца Zl на зависимости ε'(f)присутствует четко выраженный максимум, соответствующий частоте ~ 27 кГц. Наличие максимума позволяет определить наиболее вероятное время релаксации как величину, обратную частоте, на которой имеет место максимум ε"(f).В результате имеем: τ = 0.59 Io 5с На частотной зависимости ε'(f)образца Z2 четко выраженный максимум отсутствует, вследствие чего не представляется возможным определить наиболее вероятное время релаксации исходя из зависимости ε"(f) , но наблюдается резкий рост диэлектрических потерь (~ в 7 раз) на высоких частотах, т.е. при увеличении частоты от 70 кГц до 1 МГц. Возможно максимум на графике зависимости ε'(f)для образца Z2 имеет место в области более высоких частот, вне предела проводимых в настоящей работе измерений.В ходе анализа диаграмм f'(f) (рис. 4.16) для образца Zl определены наиболее вероятные времена релаксации: в области низких частот спектра
τ = 0.52 ■ lo^3 c 5 в высокочастотной области спектра т = 0.59 ■ lo^sс в области низких частот для этого образца обнаруживается сильное влияние проводимости на постоянном токе, что выражается в линейной зависимости ε' (ε) (рис.
4.16,а). Для образца Z2 (рис. 4.16,6) в области высоких частот на диаграмме ε' (ε) по экспериментальным результатам может быть проведена экстраполяция дуги полуокружности. Это говорит о присутствии релаксационного процесса в соответствующей частотной области, однако максимальное значение ε, согласно которому можно определить величину наиболее вероятного времени релаксации, находится за пределами области измеренных значений, что не позволяет определить наиболее вероятное время релаксации для данного процесса в данном частотном диапазоне. В низкочастотной области спектра наблюдается линейная зависимость ε'(ε), что свидетельствует о существенном вкладе проводимости на постоянном токе в процессы релаксации в низкочастотной области спектра.

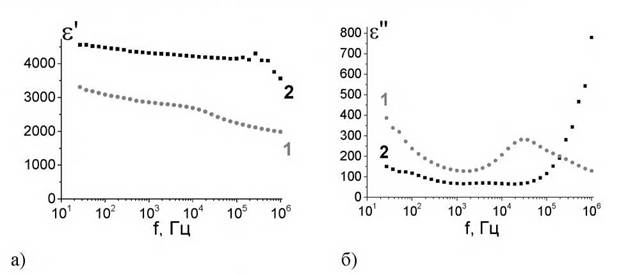

Рис. 4.15. Частотная зависимость действительной (а) и мнимой (б) частей комплексной диэлектрической проницаемости для двухслойных образцов на основе керамики BTS: 1 - Zl, 2 - Z2.
104

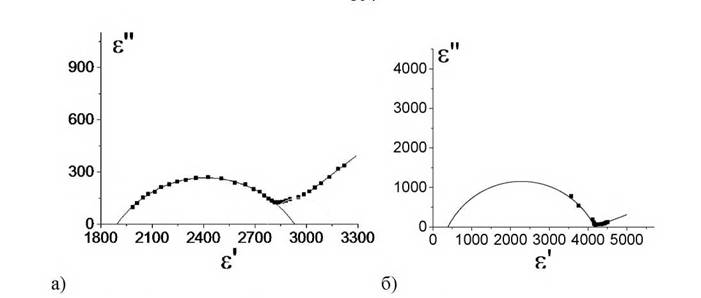

Рис. 4.16. Диаграммы ε' (ε) для двухслойных образцов на основе керамики BTS Zl (а) и Z2 (б).
Для обоих образцов Zl и Z2 наблюдается рост проводимости с увеличением частоты переменного электрического поля (рис. 4.17). В то же время, если на низких частотах проводимость образца Zl незначительно выше, чем у Z2, то, начиная с частоты 200 кГц, она уже меньше, и на частоте 1 МГц проводимость образца Z2 на порядок больше, чем у образца Zl.
Рис. 4.17. Частотная зависимость действительной части проводимости двухслойных образцов Zl (кривая 1) и Z2 (кривая 2).
Проведя сравнительный анализ диэлектрических характеристик двухслойных образцов Zl и Z2 можно сделать вывод о влиянии взаимного направления поляризации и градиента концентрации олова на
диэлектрические свойства образцов керамики BTS. состоящих из слоев с двумя различными концентрациями олова.
4.2.2.2.
