Характеристики исследуемых образцов
Как было показано в пункте 2.1.2, при исследовании петель диэлектрического гистерезиса важное место занимает вопрос о возможности проведения экспериментов в выбранных условиях работы.
Основным фактором, в данном случае, является размер образцов, который непосредственно связан с электрической емкостью. В связи с чем были исследованы образцы ЦТС-19 разных размеров: в форме диска диаметром 25 мм и в форме параллелепипеда с линейными размерами 5x5 мм толщиной 1 мм с воженными серебряными электродами. Для сравнения также проводились исследования ЦТССт-3, отличающегося от ЦТС-19 введением2% (Bi2∕3Mnι∕2Zn)O3. Характеристики исследуемых образцов представлены в таблице 2.5.

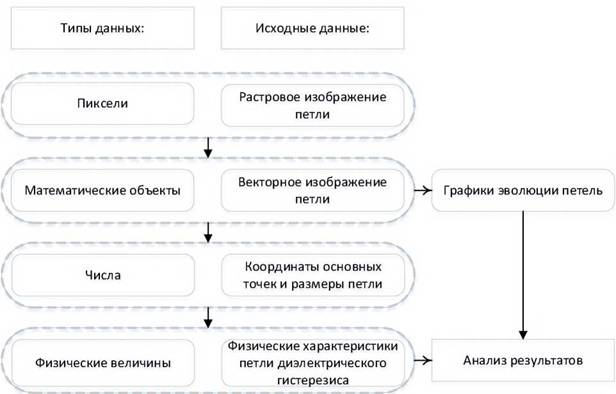

Рис. 2.13 Последовательность преобразования типов данных после этапов
обработки
Таблица 2.5 Объекты исследования
| Материал | CBN32 | ЦТС | |
| Форма | Параллелепипед | Параллелепипед | Диск |
| Линейные размеры / Диаметр | 0.5 х 0.5 см | 2.5 см | |
| Толщина | 0.1 см | ||
| Площадь электродов | 0.25 см2 | 4.9 см2 | |
| Объем | 0.025 см3 | 0.49 см3 | |
| Относительная диэлектрическая проницаемость ε | 200 | 1500 | |
