Измерение шероховатости поверхности исследуемого образца
В процессе анализа, полученных выше результатов, рельеф поверхности исследовавшегося в работе тестового образца фольги сплава БрХ был изучен методом оптической профилометрии. Для этого использовался оптический профилометр Zygo New View 5000 (рисунок 6.8).
Прибор позволяет получать трехмерные и двумерные изображения рельефа поверхности образца с разрешением по вертикали до 0,1 нм. Латеральное разрешение и поле зрения зависят от использующегося сменного объектива. Благодаря наличию автоматизированного координатного столика и возможности программной «сшивки» изображений, получаемых при одиночном сканировании, имеется возможность исследовать площадки с латеральными размерами, значительно превышающими поле зрения объектива, вплоть до десятков см2.Принцип действия этого интерферометра основан на том, что при помощи фотодиодной матрицы регистрируется изображение, полученное при интерференции света, отраженного от исследуемой поверхности образца и эталонной плоской поверхности. В процессе сканирования объектив перемещается перпендикулярно поверхности образца, при этом на ПК записываются полученные интерферограммы. По окончании сканирования происходит компьютерная обработка полученных данных, результатом которой является трехмерное изображение поверхности образца.
Рисунок 6.8 - Внешний вид и оптическая схема оптического профилометра Zygo New View 5000
216

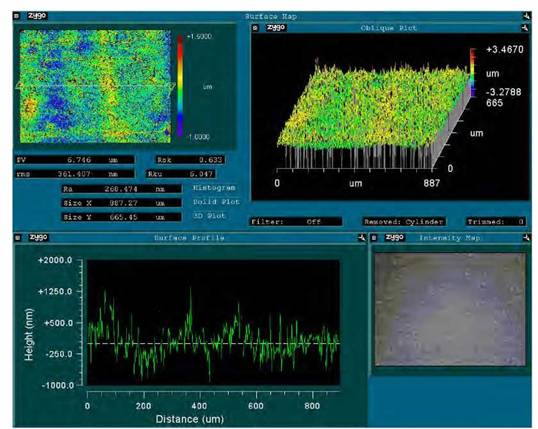

Рисунок 6.9 - Профиль поверхности вдоль образца БрХ
На рисунке 6.9 приведены результаты измерений профиля вдоль поверхности центральной зоны исследуемого образца. Размеры исследованной зоны - 1 ? 1 см2. На рисунке 6.10 показано увеличенное изображение профиля участка поверхности. Красным цветом отмечены участки, имеющие шероховатость ~ 40 мкм.

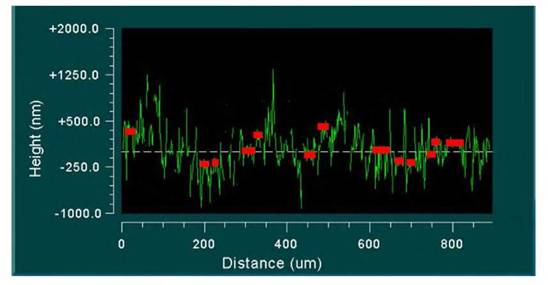

Рисунок 6.10 - Увеличенное изображение профиля поверхности образца БрХ
