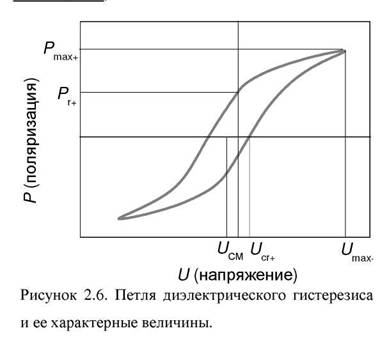

Определение диэлектрических характеристик и электропроводности в переменном поле
Диэлектрические характеристики и электропроводность, измеряемые при приложении к структуре переменного поля малой величины, определялись с использованием измерителя иммитанса Е7-20.
Данный прибор позволяет прикладывать к образцу смещающее напряжение от -40 до 40 В с шагом 0,02 В в интервале от - 4 до 4 В и шагом 0,2 В при больших значениях напряжения. Величина измерительного напряжения может меняться от 40 мВ до 1 В, а его частота от 25 Гц до 1 МГц. Измеритель иммитанса подключался к компьютеру, где с помощью специального программного обеспечения производилось управление прибором и запись данных. Таким образом, измерения проводились в автоматическом режиме
59 при различных значениях измерительного напряжения и его частоты. При получении зависимостей емкости и тангенса угла диэлектрических потерь от приложенного электрического поля, значения регистрировалась через 0,5 с после изменения смещающего напряжения. Частотные зависимости емкости и проводимости получены с задержкой времени 5 с.
2.2.3. Измерение вольт-амперных характеристик
Вольт-амперные характеристики исследуемых структур получались с использованием установки, схематический вид которой представлен на рисунке 2.7.
Рисунок 2.7. Схема установки для измерения вольт-амперных характеристик исследуемых образцов. Обозначения: в э - верхний электрод, В1 и В2 - вольтметры, У - усилитель.
На пленку через делитель подавалось постоянное напряжение. Величина напряжения на пленке измерялась с помощью вольтметра UT60G (В1). Ток, протекающий через образец, усиливался с помощью усилителя постоянного тока У5-11 в режиме короткого замыкания. В качестве регистрирующего прибора использовался вольтметр В7-78/1 (В2),
подключенный к усилителю У5-11. Все узлы экранировались от внешних полей. Величина тока рассчитывалась на основе показаний вольтметра (В2).

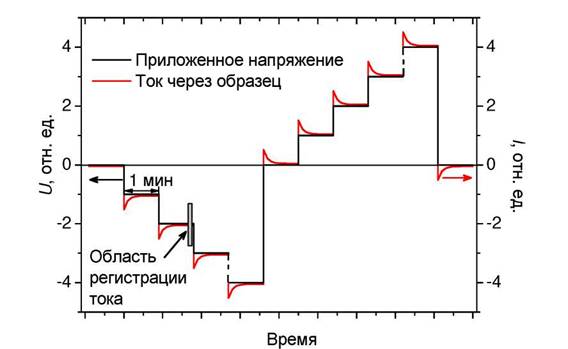

На рисунке 2.8 показана схема получения вольт-амперных характеристик. Внешнее смещающее напряжение подавалось ступенями, ток регистрировался через 1 минуту после приложения внешнего электрического поля. Напряжение, приложенное к пленке, и ток, протекающий через нее, считаются положительными, если к верхнему электроду пленки приложен
60 положительный потенциал, и отрицательными при приложении к верхнему электроду пленки отрицательного потенциала.
Рисунок 2.8. Схема, иллюстрирующая способ получения вольт-амперных характеристик.
2.3.
