Структура зрительного анализатора в целом

Орган зрения человека относится к так называемым анализаторным системам и в анатомическом отношении состоит как бы из нескольких структурных звеньев, обеспечивающих реализацию основного его функционального предназначения — рецепцию адекватных световых раздражителей с конечной трансформацией их в субъективный зрительный образ, отражающий тем не менее достаточно точно объективно существующую реальность.

В состав упомянутых звеньев входят: периферический рецептор (представлен двумя глазными яблоками, расположенными во фронтальной плоскости в правой и левой глазницах), его многоступенчатая нейронная система, предназначенная для проведения воспринятых зрительных импульсов в первичный зрительный центр (наружные коленчатые тела), отходящий от его клеток центральный нейрон зрительного пути и корковый сенсорный центр анализатора. Последний расположен на медиальной поверхности затылочной доли мозга в области шпорной борозды (sul. calcarinus). Верхнюю губу упомянутой борозды составляет cuneus, нижнюю — gyrus lingualis (рис. 1,2). Конечно, представленные схемы являются именно схемами. Реально, особенно при детализации, все выглядит существенно сложнее. В этом легко убедиться при знакомстве с материалами, изложенными в последующих разделах главы. К тому же следует иметь в виду, что работоспособность анализатора зависит еще и от функционального состояния вспомогательных органов глаза, его уникальной оптической системы с переменным фокусным расстоянием (при действующей аккомодации), а также разнопрофильных систем жизнеобеспечения (кровоснабжение, иннервация, выработка и циркуляция внутриглазной и слезной жидкостей).

В обзорном виде анатомия периферического и отчасти центрального отделов зрительного анализатора представлена на рис. 3 и 4. На первом из них горизонтальным разрезом вскрыты полости черепа и обеих глазниц. Благодаря этому имеется возможность увидеть сверху структурные элементы их содержимого, причем в левой половине рисунка в общем виде, а в правой — в отпрепарированном (глазное яблоко и прилежащая к нему часть зрительного нерва рассечены по горизонтали).

На втором рисунке представлен сагиттальный срез, проходящий через глазницу и глазное яблоко. Он позволяет полу-

Рис. 1. Строение зрительного анализатора человека (общая схема):/ — поля зрения правого и левого глаза; 2 — центральный нейрон зрительного пути; 3 — корковый отдел зрительного анализатора.

Рис. 2. Зрительные пути мозга (по: Walsh F. Bv 1947): / — зрительный нерв; 2 — хиазма; 3 — зрительный тракт; 4 — наружное коленчатое тело; 5 и 6 — боковой желудочек; 7 — внутренняя капсула; 8 — radiatio optica; 9 — cuneus; /0 — gyrus lingualis; // — височная петля зрительных волокон (петля Мейера).

чить достаточно полное представление об их макростроении и анатомических взаимоотношениях, в том числе и с некоторыми структурами вспомогательных органов глаза (веки, глазодвигательные мышцы).

На рассмотренных рисунках не изображена постхиазмальная часть зрительного пути, которая прерывается сначала в клетках наружных коленчатых тел, а затем продолжается далее в виде центрального нейрона (см. рис. 1 и 2). Детальное описание особенностей анатомического строения как этого отдела зрительного анализатора, так и всех других его звеньев приводится последовательно в остальных разделах главы.

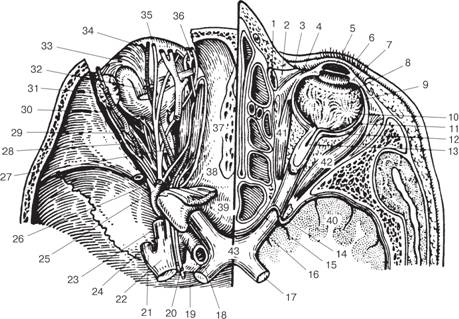

Рис. 3. Основание черепа со вскрытыми глазницами (по: Axenfeld Thv 1980): 1 — saccus lacrimalis; 2 — слезная часть круговой мышцы глаза (мышца Горнера); 3 — camncula lacrimalis; 4 — plica semilunaris; 5 — cornea; 6 — iris; 7 — corpus ciliare (хрусталик удален); 8 — ora serrata; 9 и 10 — choroidea (вид наружной поверхности); 11 — sclera; 12 — vagina bulbi (тенонова капсула); 13 — центральные сосуды сетчатки в стволе зрительного нерва; 14 — твердая оболочка орбитальной части зрительного нерва; 15 — sinus sphenoidalis; 16 — pars intracranialis n. opticus; 17 — tracus opticus; 18 — a. carotis interna; 19 — sinus cavernosus; 20 — a. ophthalmica; 21, 23, 24 — n. mandibularis, n. ophthalmicus и n. maxillaris; 22 — gangl. trigeminale; 25 — v. ophthalmica; 26 — fissura orbitalis superior (вскрыта); 27 — a. ciliaris posterior longae; 28 — nn. ciliares breves; 29 — a. lacrimalis; 30 — n. lacrimalis; 31 — gl. lacrimalis; 32 — m. rectus superior; 33 — сухожилие m. levator palpebrae superioris; 34 — a. supraorbitalis; 35 — n. supraorbitalis; 36 — n. supratrochlearis; 37 — n. infratrochlearis; 38 — n. trochlearis; 39 — m. levator palpebrae superioris; 40 — височная доля головного мозга; 41 — m. rectus medialis; 42 — m. rectus lateralis; 43 — chiasma opticum.

Строение органа зрения и международная анатомическая номенклатура

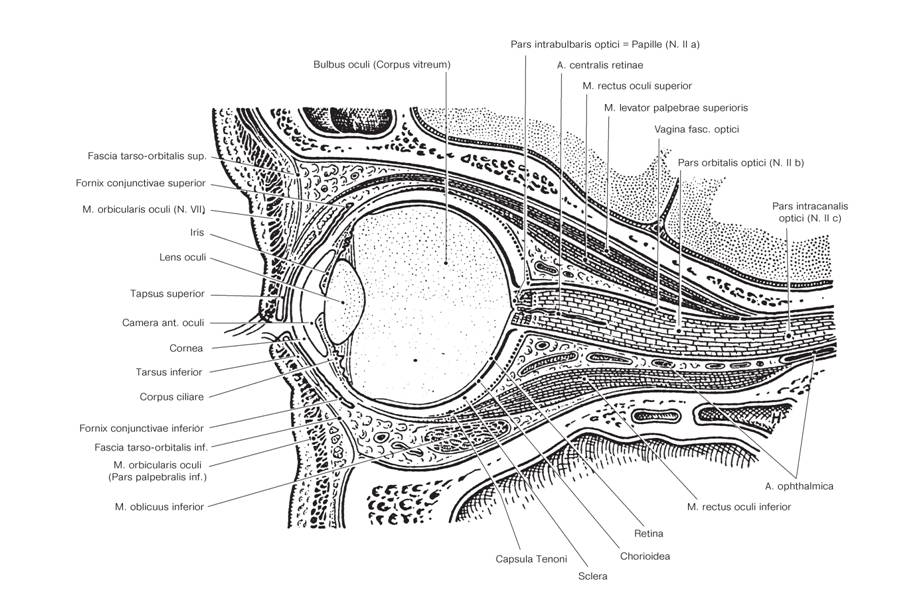

Рис. 4. Сагиттальный разрез через глазницу (по: Axenfeld Th., 1980).

ГО

^J

<< | >>
Источник: В. Ф. Даниличева. Современная офтальмология: Руководство. 2-е изд. / Под ред.— СПб.: Питер,2009. — 688 с.. 2009
