4.3.1 Описание объекта геодеформационного мониторинга
В качестве объекта исследования была выбрана конструкция кирпичного терхсекционного двухэтажного жилого здания, имеющего подвальный этаж (высота от пола до потолка составляет 1,500 м.) и чердачные помещения.
Высота первого и второго этажей здания (от пола до потолка) составляет 2,700м. Генеральные размеры здания 46,900 х 12,000м. Максимальная высота здания от уровня планировки - 9,700м.Схема конструкции здания бескаркасная продольностеновая, состоящая из кирпичных стен, выполняющих функцию вертикальных несущих конструкций, и сборных железобетонных плит, выполняющих функцию горизонтальных несущих конструкций перекрытия подвального, первого и второго этажей.
Объект геодеформационного мониторинга выбран исходя из образования двух карстовых воронок в грунтовом основании дома (рисунок 51), которые были
обнаружены в подвальном помещении здания. Глубина воронок составляла до 750 мм и площадью до 16 м2. Обнаруженные скопления воды свидетельствовали о развитии карсто-суфозионного процесса. Грунтовое основание здания сглагают
суглинок серовато-коричневый,
желтовато-коричневый, твердый
тугопластичный.

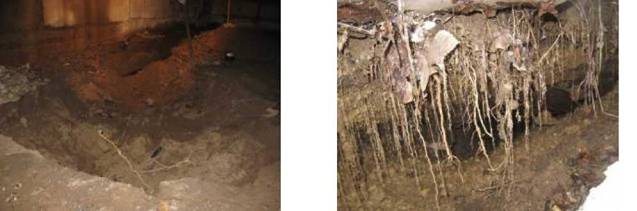

Рисунок 51 - Карстовые провалы в подвале дома
Визуальная оценка конструкции здания позволила выявить просадку стены здания глубиной до 103мм. Также была обнаружена неравномерность просадки фундамента. Зарегистрировано превышение предельно допустимого значения относительной разности осадок фундамента (коэффициент использования 1,25) по приложению 4 СНиП 2.02.01-83* «Основания зданий и сооружений» [154].

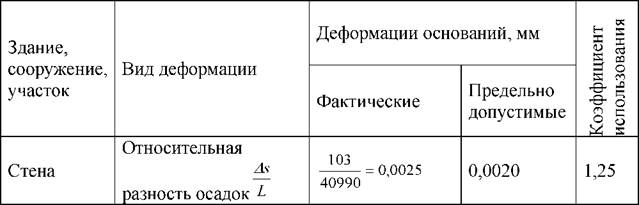

Таблица 9 - Фактические деформации грунтов основания и фундаментов

Также было зарегистрировано наличие деформаций разрушения (трещин), локализованных в середине здания (рисунок 52).

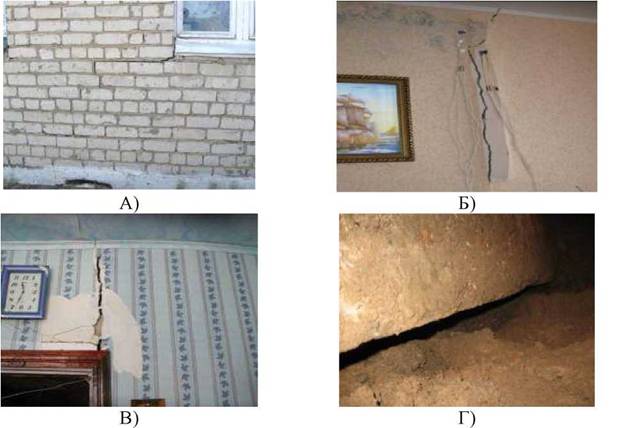

Рисунок 52 - Визуальные деформационные разрушения здания.
Вертикальные, горизонтальные и наклонные сквозные трещины в наружных кирпичных стенах здания с шириной раскрытия до 18мм (рисунок 52а). Деформации и просадки фундаментов здания, в результате образования пустот (глубиной до 250мм) в грунтовом основании под сборными железобетонными плитами ленточного фундамента (рисунок 52б и 52в). Вертикальные и наклонные сквозные трещины во внутренних кирпичных стенах здания с шириной раскрытия до 16мм (рисунок 52г).
4.3.2
