Сканирующая зондовая микроскопия
Исследование морфологии поверхности и доменной структуры в образцах ЦТС проводились методом силовой микроскопии пьезоэлектрического отклика (СМПО) на сканирующей зондовой Нанолаборатории Ntegra Prima в ЦКП «Материаловедение и металлургия» на базе НИТУ «МИСиС».

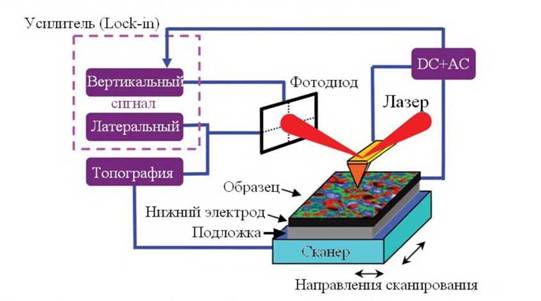

Основная идея данного метода заключается в локальном воздействии на пьезоэлектрический образец переменного электрического поля и последующем анализе63 результирующих колебаний его под зондом. Блок-схема работы атомно-силового микроскопа в режиме СМПО представлена на рисунке 2.11.
Рисунок 2.11- Блок-схема работы ACM в режиме СМПО
К преимуществам метода СМПО можно отнести высокую чувствительность к локальной поляризации, что позволяет успешно использовать данный метод для изучения пьезоэлектрических характеристик и доменной структуры тонкопленочных образцов ЦТС на наномасштабном уровне.
Для закрепления образцов на металлической пластине была использована серебряная проводящая паста. Пластина устанавливалась на подложку SUO15 с пружинным контактом для электрического соединения образца с прибором. Электрическое поле было приложено между верхним подвижным электродом, представляющим собой проводящий зонд, находящийся в контакте с поверхностью образца и нижним электродом.
Визуализация доменной структуры пленок ЦТС осуществлялась при приложении к кантилеверу марки CSGlO/Pt переменного напряжения амплитудой 5 В и частотой 190 кГц.
Так как кантилевер СЗМ играет роль верхнего электрода, то путем приложения на зонд постоянного напряжения становится возможным локально
поляризовать поверхность образца и тем самым визуализировать сигнал остаточного пьезоотклика.
Обработка полученных топографических изображений и сигнала СМПО проводилась в программах WxSM и Gwyddion.
