ГЛАВА 2. РАЗРАБОТКА МЕХАНИЗМА ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ ПО РЕШЕНИЮ ПОСТАВЛЕННХ ЗАДАЧ И ДОСТИЖЕНИЮ ПОСТАВЛЕННОЙ ЦЕЛИ
2.1. Экспериментальное оборудование
52 виброплощадке прижимами закреплены четыре рабочие камеры 8, снабженные плотно прилегающими крышками.
Вся виброустановка закрыта звукопоглощающим кожухом 6.

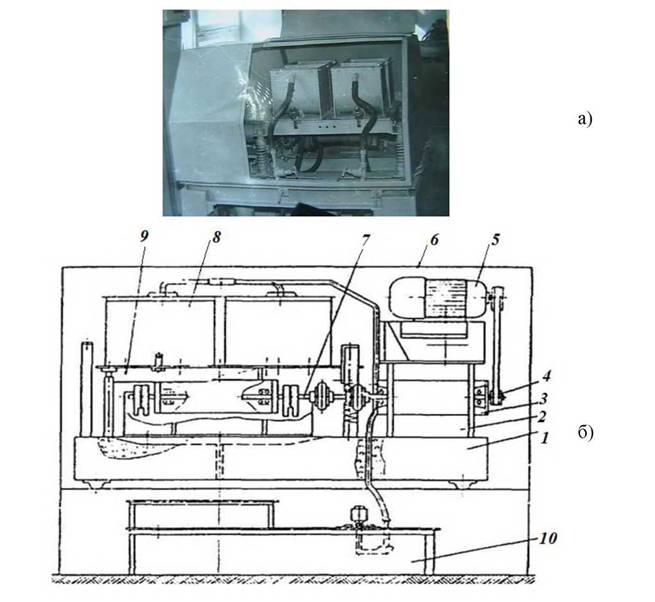

Рис. 2.1. Общий вид (а) и структура (б) модернизированной вибрационной установки УВГ 4x10
Основным узлом установки является вибратор. Он представляет собой вал с двумя расположенными по концам дисками с несбалансированными грузами. Смещением неподвижного груза относительно оси вращения осуществляется изменение возмущающей силы вибратора и, соответственно, амплитуды колебаний. При вращении вала с несбалансированными грузами платформа и рабочие камеры приходят в интенсивное колебательное движение. Величина
амплитуды колебаний определяется массой грузов, частота измеряется числом оборотов вала вибратора с помощью сменных шкивов.
2.2.
