2.3. Исследование искажения поверхности резания изношенной цапфы в форме усеченного конуса при ротационной обработке

В результате восстановления цапфы при ротационной обработке на рабочей поверхности цапфы наблюдается шероховатости волнистой формы.

Возникновение шероховатой волнистости на поверхности восстанавливаемой цапфы является следствием радиальных и осевых биений режущей чаши.

Величина волнистой шероховатости определяется линейным искажением нормальных сечений цапфы. Данная величина линейного искажения определяется радиусом кривизны режущего лезвия ротационной чаши и восстанавливаемой цапфы.

В силу того, что отношение величин

является малой величиной, эллиптическая форма контакта режущей чаши с площадью нормального сечения цапфы можно аппроксимировать окружностью с радиусом, равным радиусу кривизны эллипса в верхней точке контакта режущей чаши с рабочей поверхностью цапфы.

Согласно расчетной схеме, представленной на рисунке 2.8, можно получить следующие соотношения

где rk- радиус кривизны эллипса в точке контакта режущей чаши с рабочей поверхностью цапфы.

Используя соотношение (2.69) находим

Подставив (2.71) в (2.70), получаем

После несложных математических преобразований приходим к выражению

Рассматривая (2.73), как уравнение первой степени относительно неизвестной величины х находим

2^k-rkJ

Величину линейного искажения δ определяем согласно соотношению

58

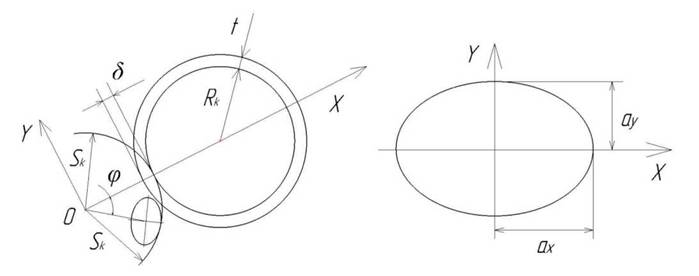

Рисунок 2.8 - Расчетная схема искажения для нормальных сечений поверхности резания обрабатываемой цапфы

Подстановка (2.74) в (2.75) при к следующему результату

Для нахождения радиуса кривизны rkв точке контакта резца с поверхностью цапфы запишем аналитическое выражение, задающие параметры эллипса

где полуоси эллипса ах и ау равны соответственно

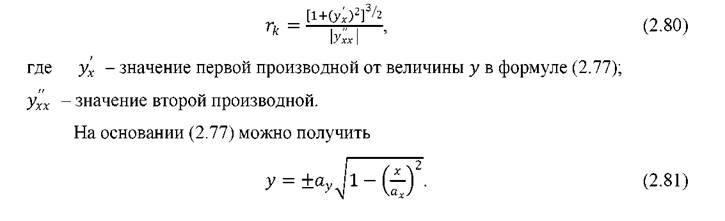

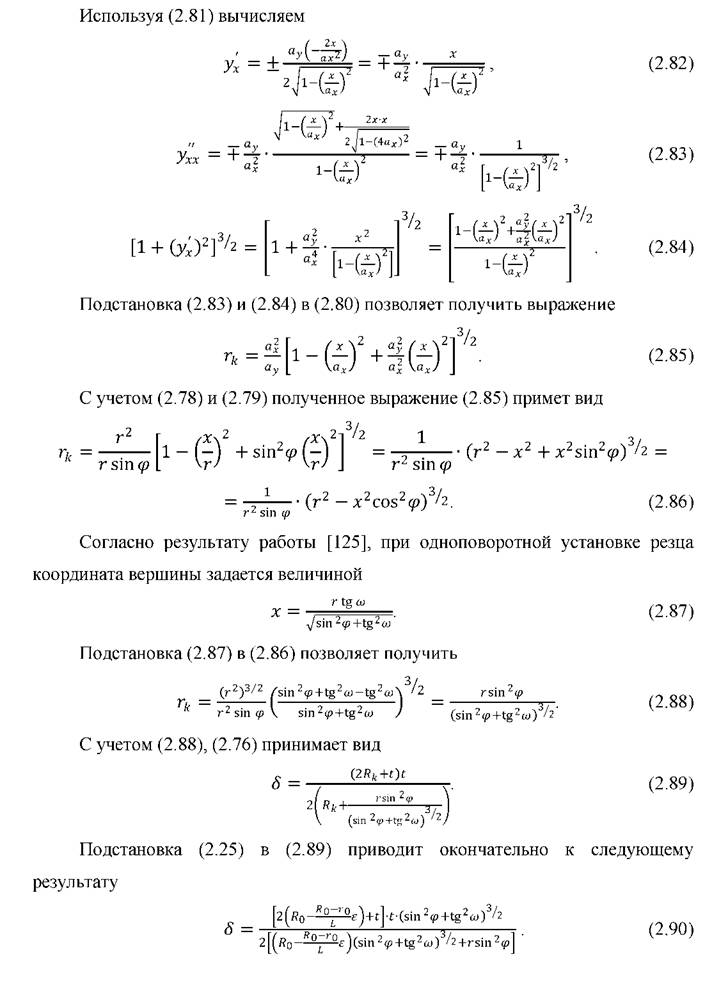

Для нахождения искомого аналитического выражения, определяющего радиус кривизны, воспользуемся формулой

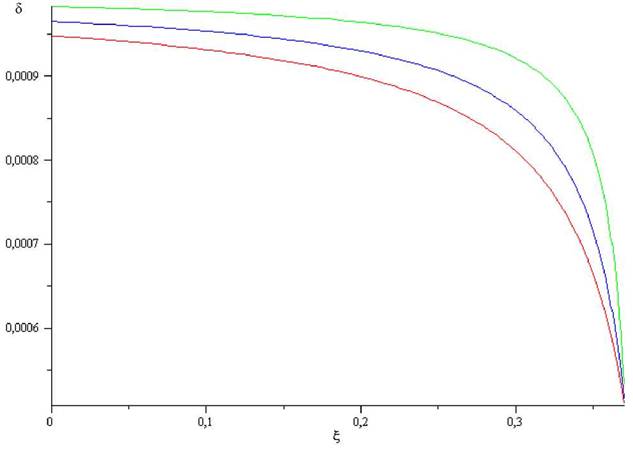

Анализируя график изменения величины линейного искажения при изменении параметра ε в пределах (2.26), представленный на рисунке 2.9, можно сделать вывод о том, что при движении резца вдоль поверхности восстанавливаемой цапфы величина линейного искажения уменьшается.

Таким образом, полученные аналитические выражения (2.64) и (2.90) позволяют произвести теоретическое исследование площади поверхности среза и линейное искажение изношенной цапфы в форме, близкой к усеченному конусу.

Рисунок 2.9 - Зависимость линейного искажения нормальных сечений поверхности резания вдоль оси симметрии восстанавливаемой цапфы при

2.4.

<< | >>
Источник: Бестужева Ольга Васильевна. Совершенствование технологии восстановления цапф мельниц в условиях эксплуатации с применением приставного станка. Диссертация на соискание ученой степени кандидата технических наук. Белгород - 2017. 2017
