Приложение. Графики и рисунки, описывающие эволюцию структурных характеристик для нанокластеров алюминия и кобальта в процессе плавления и кристаллизации
Рис. 1. Локальная плотность plocalРис. 2. Локальная плотность plocal атомов кластера Л/1055 в зависимости атомов кластера Co935в зависимости от от расстояния до центра инерции.
расстояния до центра инерции.η
1,0 η

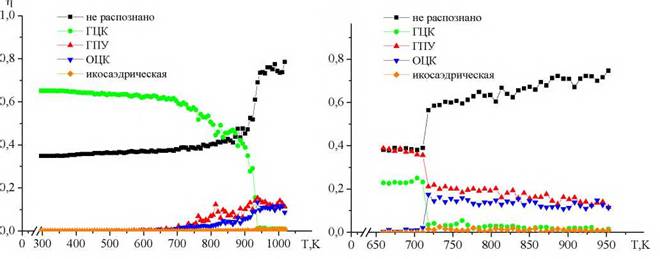

Рис. 4. Температурная зависимость доли различных структур ηв нанокластере ^ζ055 в процессе охлаждения.
Рис. 3. Температурная зависимость доли различных структур ηв нанокластере Л/1055в процессе нагревания.
237

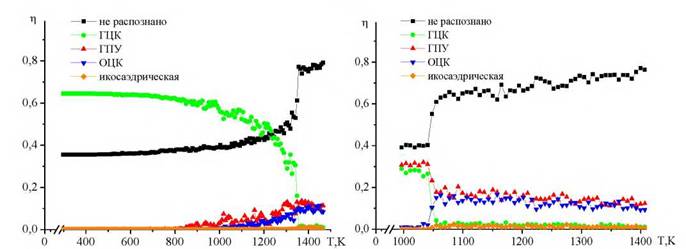

Рис. 5. Температурная зависимость Рис. 6. Температурная зависимость доли различных структур ηв доли различных структур ηв нанокластере Co935в процессе нанокластере Co935в процессе нагревания.
охлаждения.
Рис. 7. Доля атомов η,содержащих Рис. 8. Доля атомов η,содержащих возле себя Nсоседних атомов, возле себя Nсоседних атомов. Гистограмма соответствует начальной Гистограмма соответствует начальной конфигурации кластера XZ1055до конфигурации кластера XZ1055после плавления (Г = 293 К).
охлаждения (T = 660 К).
Рис. 9. Доля атомов η,содержащих Рис. 10. Доля атомов η,содержащих возле себя Nсоседних атомов, возле себя Nсоседних атомов. Гистограмма соответствует начальной Гистограмма соответствует начальной конфигурации кластера Co935до конфигурации кластера Co935после плавления (T = 293 К).
охлаждения (Т = 997 К).
Рис. 11. Структурная эволюция нанокластера AZ1055в процессе нагревания: зелёные атомы - ГЦК, красные атомы - ГПУ, синие атомы - ОЦК, оранжевые атомы - икосаэдрическая структура, белые атомы - нераспознанная структура.
Рис. 12. Структурная эволюция нанокластера AZ1055в процессе охлаждения: зелёные атомы - ГЦК, красные атомы - ГПУ, синие атомы - ОЦК, оранжевые атомы - икосаэдрическая структура, белые атомы - нераспознанная структура.
Рис. 13. Структурная эволюция нанокластера Co935в процессе нагревания: зелёные атомы - ГЦК, красные атомы - ГПУ, синие атомы - ОЦК, оранжевые атомы - икосаэлоическая cτυvκτvυa. белые атомы - неоаспознанная cτDvκτvoa.
Рис. 14. Структурная эволюция нанокластера Co935в процессе охлаждения:
зелёные атомы - ГЦК, красные атомы - ГПУ, синие атомы - ОЦК, оранжевые атомы - икосаэдрическая структура, белые атомы - нераспознанная структура.
