Теплообменники с высокотемпературными теплоносителями

Высокотемпературный теплоноситель, обычно органическое вещество, имеет температуру кипения выше температуры кипения воды (в пределах от —50до400сС), и в связи с этим нет необходимости осуществлять процесс нагрева в теплообменнике поддавлением, как это

Схема использования отходов для нагрева жидкого теплоносителя

Рис.

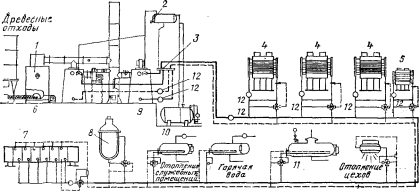

6.37. Схема использования отходов для нагрева жидкого теплоносителя:

/ — камера сгорания, 2 — расширительный сосуд; 3 — сепаратор; 4 — пресс; 5 — рабочий пресс; 6 — нагреватель; 7 — сушилка; 8 — резервуар для плавления; 9 — нагреватель; 10 — отстойник для горячей воды; U — парогенератор; 12 — насосы

имеет место при использовании в качестве теплоносителя водь! или па- ра. Одним из примеров таких теплоносителей является Thermex (торговая марка фирмы ICI) — смесь дифенила и дифенилоксида с температурой кипения около 260 СС. Недостатком этих теплоносителей является разложение при высоких температурах, обычно выше температуры их кипения, и подверженность окислению.

Система с использованием древесных отходов для нагрева жидкого теплоносителя, применяемая на заводе по изготовлению фибрового картона, показана на рис. 6.37. В системе имеется три пресса, работающих при температуре 250 °С (700 кВт), сушилка (І500 кВт), резервуар для плавления (116 кВт). Количество отходов дерева в этом процессе равно 450 кг/ч. При этом вырабатывается пар (3 т/ч сдавлением 1,8 МПа) и также осуществляется нагрев воды на технологические нужды [6.321.

Теплоту можно было бы также аккумулировать в жидком теплоносителе до тех пор, пока она потребуется.

Органические жидкости, применяемые в теплообменном аппарате приведенного типа имеют ограниченный интервал рабочих температур, а также относительно низкую теплопроводность. Оба эти обстоятельства можно исключить благодаря применению в качестве теплоносителя солей, теплопроводность которых в 2—3 раза выше теплопроводности органических жидкостей и которые стабильны при температуре до 550 °С при очень низкой упругости паров. Эти соли обычно представляют собой смесь нитратов и нитритов. Для получения более высоких рабочих температур могут применяться жидкие металлы. Рабочие температуры теплоносителей приведены ниже:

_              Интервал

Теплоноситель              температур,              ЭС

Вода и пар              0—200

Минеральные масла               —10-е 315

Дифенил/дифенилоксиды              20—400

Моноэтиленгликоль              —40-Є100

Изомеры бензилбензола              —50-е330

Изомеры дибензилбензола              ....              — 15-Є350

Дифенилметан              200—400

Теплопередающие соли              155—540

Натрий и-расплавы металлов . . .              200—700

<< | >>
Источник: Рей Д.. Экономия энергии в промышленности: Справочное пособие для инженерно-технических работников. Пер. с англ. — М.: Энергоатомиздат,1983. 208 с., ил.. 1983
