АВТОМАТИЗАЦИЯ ПРОЕКТИРОВАНИЯ ЭКОНОМИЧЕСКИХ ИНФОРМАЦИОННЫХ СИСТЕМ


Рассмотренные выше стандартные этапы создания информационных систем позволяют выделить три стадии их проектирования. Это предпроектный анализ (ПА), позволяющий разработать технико-экономическое обоснование и техническое задание, технический проект (ТП) и рабочий проект (РП).
Автоматизированные системы появились практически с первыми ЭВМ и прошли достаточно долгий путь развития. Опыт их создания показал, что все стадии проектирования являются чрезвычайно трудоемкими. Поэтому, естественно, не прекращаются работы по созданию методов и средств автоматизации проектирования ЭИС. Сформировались четыре подхода к автоматизации процессов создания проектных решений: элементный, подсистемный, объектный и модельный. Элементный подход предполагает использование типовых проектных решений по отдельным функциональным задачам управления. Подсистемный подход использует накопленный опыт разработок по проектированию функциональных подсистем (планирование, учет, анализ и т.д.). При объектном подходе используются типовые решения для целого класса объектов (например, ЭИС консервного комбината, ЭИС предприятия). К сожалению, эти подходы оказались малоэффективными, так как требуют значительных доработок, связанных с непохожестью конкретного реального предприятия на типовое, к которому привязаны типовые проектные решения. Кроме того, эти подходы ускоряют только третью стадию создания ЭИС рабочее проектирование. Самыми же трудоемкими стадиями являются предпроектный анализ и техническое проектирование, где используют модельный подход.
  1. МОДЕЛЬНЫЙ ПОДХОД

Модельный подход к автоматизации проектирования ЭИС является наиболее перспективным и базируется на тех же принципах, что и информационная технология. Это позволяет рассматривать модельный подход как информационную технологию автоматизации проектирования ЭИС, поскольку автоматизация любого процесса, будь то проектирование или управление, предполагает наличие контура информационной технологии.
. Суть модельного подхода состоит в последовательном преобразовании управления: от общей математической модели управления до алгоритмической модели решаемой функциональной задачи [32]. На рис. 8.14 приведена укрупненная схема такой последовательной декомпозиции и преобразования моделей в процессе проектирования ЭИС.

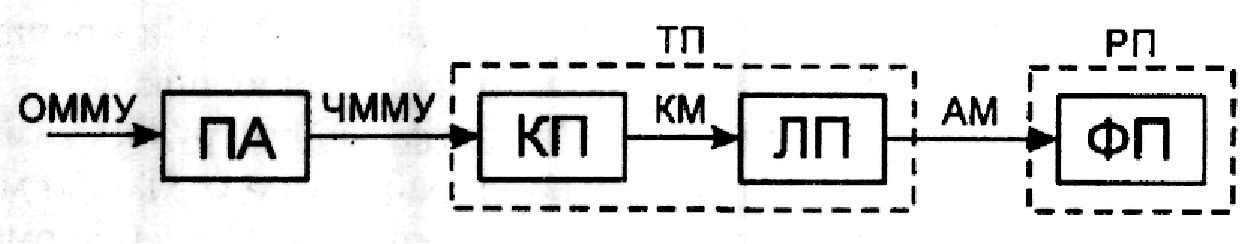

Рис. 8.14. Общая схема последовательности преобразования моделей


Рис. 8.14. Общая схема последовательности преобразования моделей

Основой здесь является общая математическая модель управления (ОММУ), отражающая критерий и целевую функцию управления с учетом налагаемых на объект управления ограничений. В результате предпроектного анализа общая модель управления декомпозируется на частные математические модели управления (ЧММУ) объектом, отражающие частные задачи управления и их цели. Техническое проектирование (ТП) включает в себя концептуальное (КП) и логическое проектирование (ЛП). Концептуальный проект позволяет из частных моделей управления создать содержательный образ (концептуальную модель — КМ) проектируемой автоматизированной системы, а результатом логического проектирования являются алгоритмические модели (AM) решаемых в системе задач управления. Физическое проектирование (ФП) дает рабочий проект программно-аппаратной реализации информационной технологии в ЭИС.
Такая последовательность преобразований моделей может быть реализована процессами и средствами информационной технологии. На физическом уровне автоматизированное проектирование ЭИС производится проектировщиком с помощью АРМ, включающего компьютер с соответствующим базовым и проблемно-ориентированным программным обеспечением.
Последовательность автоматизированного проектирования информационной технологии в ЭИС показана на рис. 8.15.

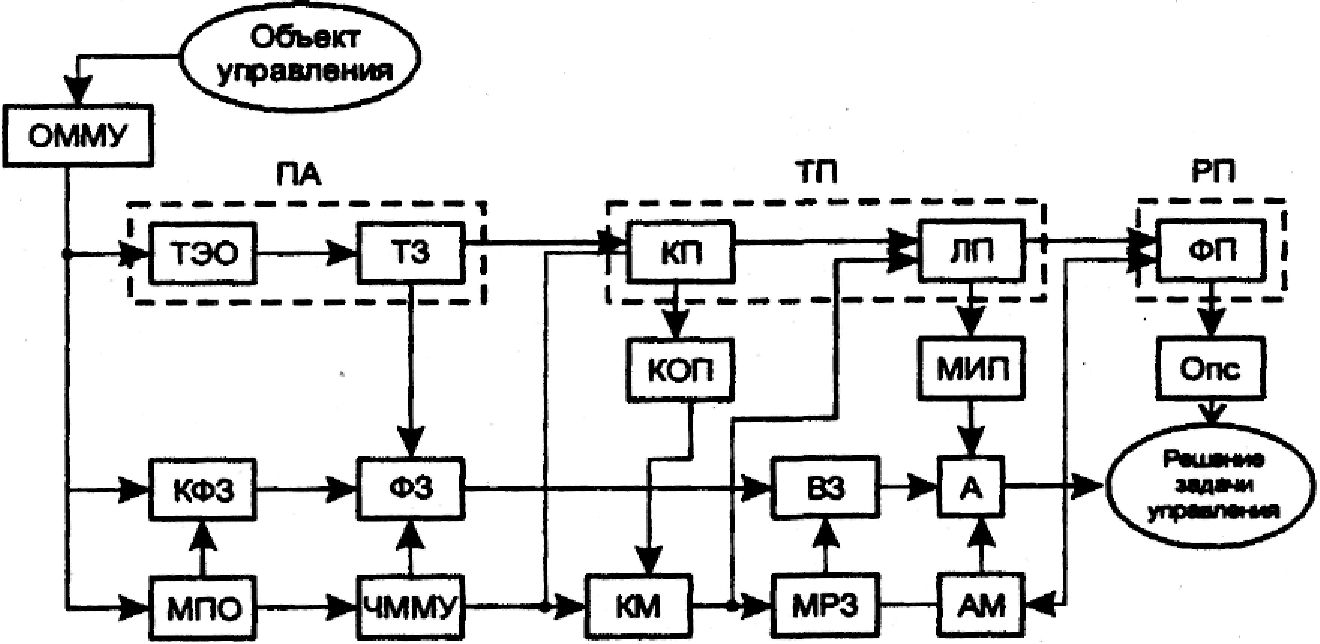

Рис. 8.15. Схема последовательности автоматизированного проектирования ЭИС при модельном подходе


Рис. 8.15. Схема последовательности автоматизированного проектирования ЭИС при модельном подходе


Общая математическая модель управления объектом является базой для разработки модели предметной области (МПО), отображаемой комплексом функциональных задач (КФЗ) управления. Выделенные из общей модели управления частные модели представляются отдельными функциональными задачами, что является основным результатом предпроектного анализа. Концептуальное проектирование осуществляется на основе созданных частных моделей управления, содержание которых позволяет разработать концепции организации информационных процессов (КОП) и создать концептуальную модель системы управления. Содержательная (концептуальная) модель системы в процессе логического проектирования формализуется моделями информационных процессов (МИП) и моделями решаемых задач (МРЗ), преобразуемыми затем в алгоритмические модели. Заключительный этап логического проектирования — разработка алгоритмов (А) решения вычислительных задач (ВЗ), отображающих функциональные задачи на уровне данных. Физическое проектирование, в результате которого создается рабочий проект, состоит в разработке обеспечивающих подсистем (Опс) — программного, технического и организационного обеспечения.
Изложенный модельный подход к автоматизированному проектированию организационных систем управления нашел отражение в технологиях проектирования, называемых CASE-технологиями.
<< | >>
Источник: Т.П. Барановская, В.И. Лойко, М.И. Семенов, А.И. Трубилин. Информационные системы и технологии в экономике: Учебник. - 2-е изд., доп. и перераб. /; Под ред. В.И. Лойко. - М.: Финансы и статистика,2005. - 416 с: ил. 2005
