<<
>>

3.1 Нелинейные диэлектрические свойства композитных сегнетоэлектрических материалов

В данном параграфе представлены результаты экспериментальных ис­следований ДИЭЛеКТрИЧеСКИХ СВОЙСТВ бинарНЫХ СМеСеЙ (KNO3)1√(NH4NO3)x (х = 0.025, 0.035, 0.050, 0.100).

Методика приготовления образцов подробно описана в параграфе 2.1. Данные по исследованию линейных и нелинейных свойств KNO3представлены в параграфе 1.5. Фазовый состав смеси нитратов калия и аммония исследовался в работах [169, 170]. Твердые растворы нитра­та аммония в нитрате калия формируются только при значениях температуры ниже 298 К. При более высокой температуре присутствует большое количе­ство фазы, которая представляет собой твердый раствор нитрата аммония в метастабильной фазе III нитрата калия. Согласно данным работ [169, 170], смесь нитратов калия и аммония в исследуемых концентрациях образует твердые растворы с сохранением кристаллической структуры нитрата калия. Нитрат аммония встраивается в кристаллическую решетку KNO3. Можно предположить, что примесь малых количеств нитрата аммония должна вызы­вать в кристаллах нитрата калия локальные искажения, приводящие к изме­нению диэлектрических свойств и сдвигу фазовых переходов.

Для бинарной смеси при добавлении соединения NH4NO3наблюдается рост диэлектрической проницаемости и изменение значений температуры фазовых переходов при нагреве и охлаждении. На рисунке 3.1.1 в качестве примера показаны кривыее'(Т) для системы(х = 0.025,

0.035). По мере увеличения содержания NH4NO3происходит снижение зна­чения температуры, при которой смыкаются кривыее'(Т), полученные в р е- жимах нагрева и охлаждения. Электропроводность ιвоз­растала при увеличениии при х = 0.100 составляла порядка

IO-5(Ом см)-1.

Рис. 3.1.1 Температурные зависимости диэлектрической проницаемости KNO3 (1) и (KNO3 )ι-x(NH4NO3)xст = 0.025 (2) и 0.035 (3). Темные символы соответствуют нагреву, светлые - охлаждению

Температурные зависимости коэффициента третьей гармоники/ 3ωдля KNO3и бинарной системы (KNO3)ι-x(NH4NO3)x(х = 0.025, 0.035) представле­ны на рис. 3.1.2. Для KNO3в режиме охлаждения при температуре около 397 К начинается аномальный рост коэффициента/ 3ω, соответствующий фа­зовому переходу I → III. При дальнейшем охлаждении до 373 К значение ко-

эффициента γ3ωстремится к нулю. Для бинарных систем температурный ин­тервал, в котором наблюдалась аномалия коэффициента третьей гармоники, расширялся при увеличении значения х. Температура, при которой коэффи­циент γ3ωобращается в нуль, соответствует значению, при котором смыкают­ся кривые диэлектрической проницаемости, полученные при нагреве и охла­ждении. В процессе нагрева аномалий зависимости γ(T) не наблюдалось.

Т,К

Рис. 3.1.2 Температурные зависимости коэффициента третьей гармоники для KNO3 (1) и (KNO3)iх (NH4NO3)χ ст = 0,025 (2) и 0.035 (3). Кривые γ3ω(T) получены в режиме охлаждения

Согласно данным по коэффициенту третьей гармоники (см. рис. 3.1.2), сегнетоэлектрическая фаза в объемном нитрате калия возникает только при охлаждении, что соответствует известным данным [139, 171]. Температур­ный интервал ее существования составляет примерно 24 К.

Это согласуется с наличием второй ступеньки на температурной зависимости линейной ди­электрической проницаемости при охлаждении (см. рис. 3.1.1).

Состояние поляризации в бинарной системе с нитратом аммония суще­ствует в значительно более широком интервале температур, сохраняясь при

тоэлектрическое состояние в них не исчезает вплоть до комнатной темпера­туры. Этому результату также соответствуют данные по температурной зави­симости диэлектрической проницаемости. При этом результаты линейных и нелинейных диэлектрических исследований хорошо согласуются друг с другом.

Для объяснения изменения температуры фазового перехода рассмот­рим термодинамическую модель, учитывающую влияние поверхностного на­тяжения. Пусть поликристаллический образец состоит из сферических час­тиц радиусом R.Обозначим свободную энергию Гиббса в низкотемператур­ной фазе II как F2,а в высокотемпературной I-как F↑.Поскольку масса час­тицы остается постоянной в процессе фазового перехода, свободная энергия Гиббса в определенных областях температуры и давления, расположенных выше и ниже перехода, будут равны друг другу. Для малых частиц свободная энергия должна также включать поверхностную составляющую. Тогда для энергии F1частицы при температуре Tможно записать:

69

где H↑, S↑-энтальпия и энтропия, соответственно; σ і - поверхностное натя­жение; Wi - площадь поверхности (все величины для сферической частицы).

Принимая во внимание те факты, что

(rcp- температура фазового перехода в чистом образце),

(L - скрытая теплота фазового перехода, т - масса частицы) и

70

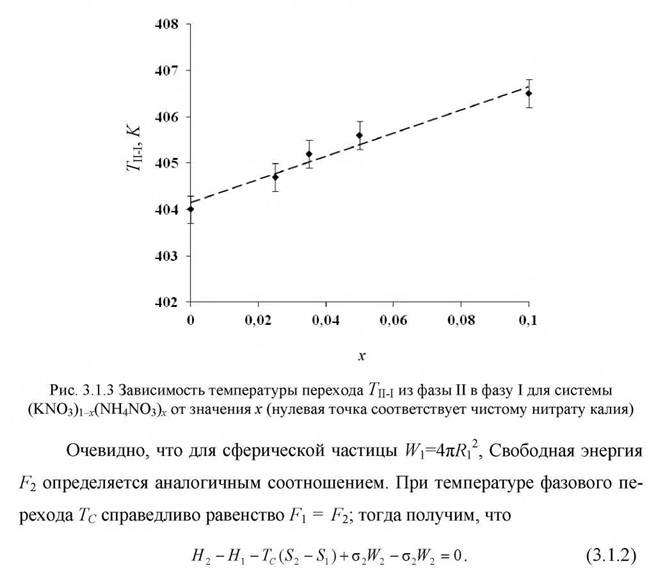

получим, что температура фазового перехода для сферической частицы мо­жет смещаться на величину

и следует равенству

Полученное соотношение свидетельствует о том, что знак и значение ΔΓ зависят от величин поверхностного натяжения ниже и выше фазового пе­рехода.

К сожалению, мы не располагаем достаточным количеством экспе­риментальных данных, относящихся к поверхностному натяжению для нит­рата калия и поликристаллических бинарных композитов (KNO3)ι.x(NH4NO3)x (х = 0.025, 0.035, 0.050, 0.100). Тем не менее, в рамках разработанной модели [172] можно заключить, что поверхностное натяжение в фазе I для бинарных смесей меньше, чем в фазе II, а также, что разница между поверхностным на­тяжением в фазах I и II растет с увеличением значения х. Следует отметить, что соотношение, подобное (3.1.3), можно получить также для сдвига темпе­ратуры плавления небольших сферических частиц (см, например, работу [172]).

<< | >>
Источник: Антонов Антон Анатольевич. ИССЛЕДОВАНИЕ КОМПОЗИТОВ C ЭЛЕКТРИЧЕСКИМ И МАГНИТНЫМ УПОРЯДОЧЕНИЕМ МЕТОДОМ НЕЛИНЕЙНОЙ ДИЭЛЕКТРИЧЕСКОЙ СПЕКТРОСКОПИИ. Диссертация на соискание ученой степени кандидата физико-математических наук. Благовещенск - 2017. 2017

Еще по теме 3.1 Нелинейные диэлектрические свойства композитных сегнетоэлектрических материалов:

  1. Методика исследования сегнетоэлектрических материалов методом нелинейной диэлектрической спектроскопии
  2. Нелинейные эффекты в наноразмерных сегнетоэлектрических материалах
  3. Экспериментальные результаты по исследованию нелинейных эффектов сегнетоэлектрических материалов
  4. Структурная неустойчивость и нелинейные свойства сегнетоэлектрических кристаллов
  5. 3.2 Влияние проводимости на нелинейные свойства сегнетоэлектрических композитов
  6. Диэлектрические свойства сегнетоэлектрических композитов (KH2PO4)1.x/(Pb095Ge005T e)x
  7. Линейные и нелинейные диэлектрические свойства пленочных гетероструктур BaTiO3∕Si
  8. Влияние неоднородности и проводимости на свойства сегнетоэлектрических материалов
  9. Релаксорные свойства сегнетоэлектрических материалов
  10. Метод нелинейной диэлектрической спектроскопии
  11. 1.4 Нелинейная диэлектрическая проницаемость и методы её исследования
  12. Свойства неоднородных сегнетоэлектрических систем
  13. Сегнетоэлектрические свойства кристаллов SBN
  14. Особенности сегнетоэлектрических свойств наноматериалов
  15. Влияние носителей заряда на сегнетоэлектрические свойства кристаллов (обзор экспериментальных работ)
  16. Диэлектрические и пироэлектрические свойства
  17. Сегнетоэлектрические свойства керамики BTS.
